Elementy prowadnicy formy

Wyślij zapytanie

Wprowadzenie produktów

Precyzja zaczyna się od wskazówek

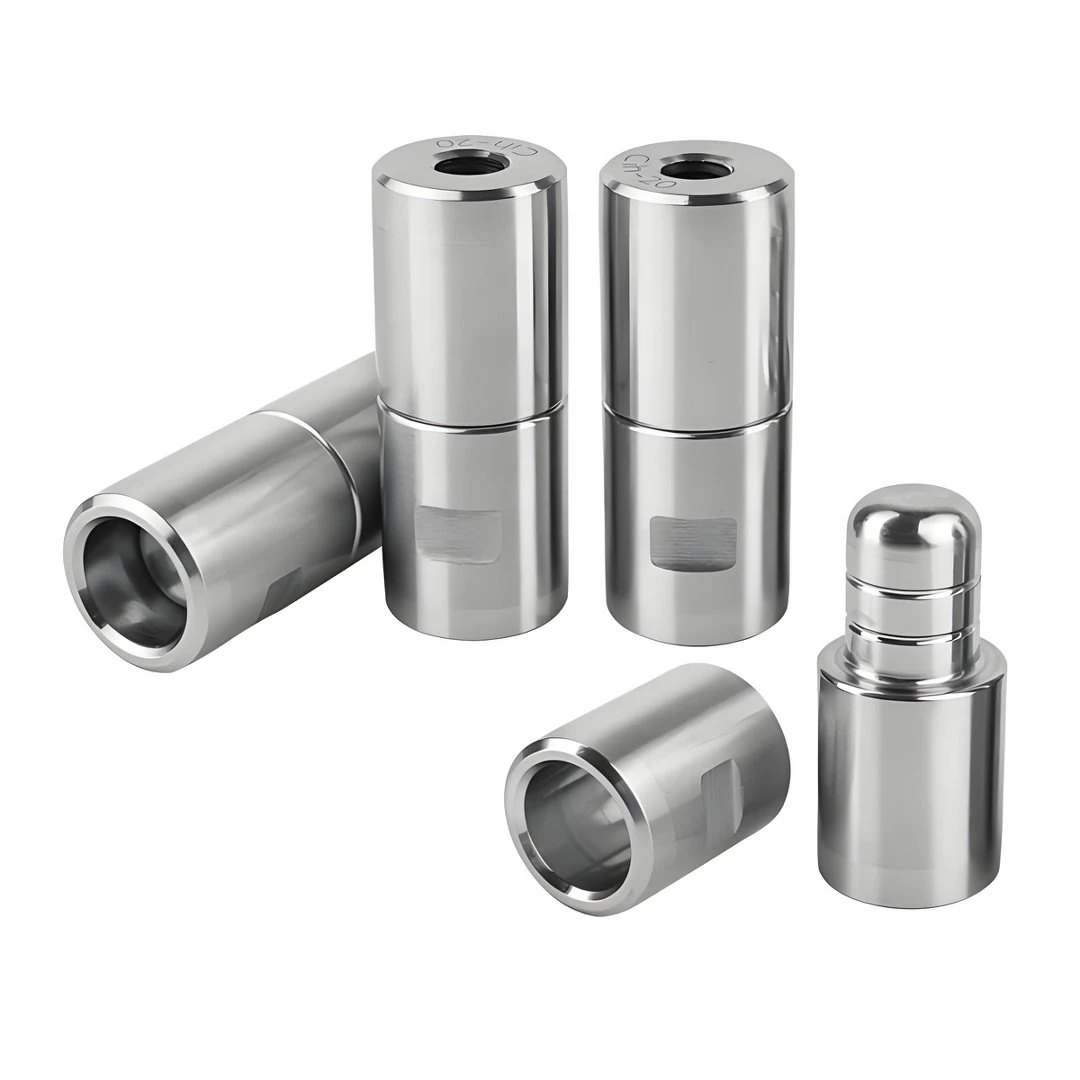

Elementy prowadzące formy stanowią podstawę precyzji formy. Kiedy forma się zamyka, górna i dolna połówka muszą być idealnie dopasowane. Wszelkie odchylenia powodują wypływki na częściach, zablokowanie sworzni wypychaczy i skrócenie żywotności formy. Nasz produkt rozwiązuje problem wyrównania. Na sworznie prowadzące i tuleje prowadzące stosujemy stal łożyskową GCr15. Materiał ten charakteryzuje się wysoką twardością i doskonałą odpornością na zużycie. Stosujemy próżniową obróbkę cieplną. Twardość osiąga HRC 60 lub więcej. Wykonujemy również głębokie zabiegi kriogeniczne. Stabilizuje to wymiary i zapobiega deformacjom. Zewnętrzna średnica sworznia prowadzącego oraz wewnętrzny otwór tulei poddawane są precyzyjnemu szlifowaniu i dogładzaniu. Chropowatość powierzchni osiąga Ra mniejsze lub równe 0,2 μm. Tworzy to powierzchnię-lustro o niskim tarciu.

Zaawansowane opcje tulei dla specjalnych potrzeb

Oprócz standardowych kołków prowadzących i tulei oferujemy-samosmarujące tuleje do naszych komponentów prowadnic form. Wykorzystują one porowaty brąz impregnowany PTFE lub grafitem. Nie potrzebują dodatkowego oleju do-długoterminowego smarowania. Idealnie nadają się do-szybkich form i czystych środowisk. W ofercie posiadamy również tuleje prowadnic kulkowych. Idealnie nadają się do form o ultra-wysokiej-precyzyjnej i-wysokiej-szybkości formie. Zamieniają tarcie ślizgowe na tarcie toczne. Zapewnia to jeszcze większą precyzję i płynniejszy ruch. Kiedyś wykonaliśmy zestaw kołków prowadzących i tulei do precyzyjnej formy wtryskowej o 20-gniazdach. Klient wymagał, aby każde wgłębienie było spójne. Po wtłoczeniu kontrolowaliśmy średnicę zewnętrzną i okrągłość. Forma działała przez trzy lata ze stabilnym ustawieniem.

Trwałe i niezawodne w przypadku długich serii produkcyjnych

Nasze komponenty prowadnic form są przeznaczone do długich serii produkcyjnych. Dobre elementy prowadzące zapewniają płynną pracę formy przez miliony cykli. Oferujemy również opcje chromowania zapewniające dodatkową odporność na zużycie i ochronę przed rdzą. Nasze metody kontroli obejmują projektory optyczne i duży sprzęt pomiarowy. Przy każdej partii sprawdzamy twardość. Nasz certyfikat IATF 16949 obejmuje produkcję elementów prowadnic. Jeśli potrzebujesz niezawodnych wskazówek dotyczących form do tłoczenia, wtryskiwania lub odlewania kokilowego,-jesteśmy dostarczani. Nasz zespół pomoże Ci wybrać odpowiedni typ i dopasowanie do konkretnych wymagań dotyczących formy.

Parametry techniczne

Parametr	Typowa wartość/zakres
Tworzywo	GCr15 (stal łożyskowa)
Obróbka cieplna	Hartowanie próżniowe + głęboka obróbka kriogeniczna
Twardość	HRC 60 lub więcej
Chropowatość powierzchni	Ra Mniejszy lub równy 0,2 μm (klasa lustrzana)
Proces obróbki	Precyzyjne toczenie, szlifowanie, dogładzanie
Typy tulei	Tuleja standardowa, tuleja-samosmarująca (PTFE/grafit), tuleja prowadnicy kulkowej
Opcja powłoki	Chromowanie (poprawia odporność na zużycie i zapobiega rdzy)
Metody inspekcji	Projektor optyczny, duży sprzęt pomiarowy, tester twardości
